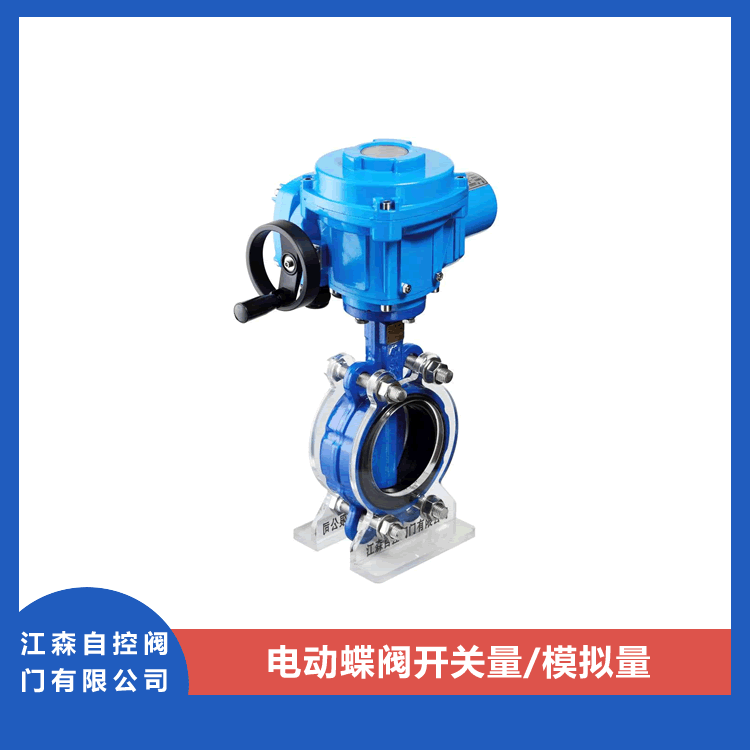

江森电动开关蝶阀

点击图片查看原图

产品：	浏览次数：45江森电动开关蝶阀
品牌：	江森自控阀门有限公司
压力：	1.6mpa
规格：	DN100
材质：	球墨铸铁
单价：	面议
最小起订量：	1 台
供货总量：	20 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-12-12 10:17

详细信息

江森电动蝶阀

电动执行器适用于中小通径的蝶阀，球阀等作90°回转的阀门和其它类似设备。作为稳定可靠的角行程执行器，可适用于不同控制系统，不同工作环境的需要。传动机构一体化的设计，使产品具有更小的体积和简洁的外观。安全可靠的手动设计，无需切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要：隔爆型、整体开关型、整体调节型。

技术参数

1. 电源:电机为三相交流SC380V,50Hz。控制为二相交流AC220V,50Hz可选电源：AC220-660V,50、60Hz（订货时需说明）

2. 环境温度：-20℃—+60℃可选温度-40℃—+70℃

3. 相对湿度：不大于95%（25℃时）

4. 工作环境：普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型（ExdIIBT4）使用环境为IIA、IIB级T1-T4组的爆炸性气体混合物

5. 防护等级；IP65/67（特殊订货IP68）

6. 电机为工作制：额定运行时间10分钟，F级绝缘

产品规格及主要数据：

公称通径	L	0.6MPa		1.0MPa		1.6MPa		H	H1
公称通径	L	D1	Z-d	D1	Z-d	D1	Z-d	H	H1
50	43	110	4-14	120	4-23	120	4-23	160	80
65	46	130	4-14	136	4-26.5	136	4-26.5	175	88
80	46	150	4-18	160	4-18	160	4-18	180	96
100	52	170	4-18	185	4-24.5	185	4-24.5	200	115
125	56	200	4-18	215	4-23	210	4-23	213	128
150	56	225	4-18	238	4-25	238	4-25	225	140
200	60	280	4-18	295	4-25	295	4-25	260	175
250	68	335	4-18	357	4-29	357	4-29	290	202
300	78	395	4-23	407	4-29	407	4-29	330	242
350	78	445	4-23	467	4-30	467	4-30	360	266
400	102	495	4-23	515	4-26	525	4-26	390	298
450	114	550	4-23	565	4-26	585	4-26	410	315
500	127	600	4-23	620	4-26	650	4-26	430	348
600	154	705	4-25	725	4-30	770	4-30	490	400
700	165	810	4-25	840	4-30	840	4-30	550	520
800	190	920	4-30	950	4-34	950	4-34	610	591
900	203	1020	4-27	1050	4-30	1050	4-30	680	660
1000	216	1120	4-30	1160	4-30	1170	4-30	730	670
1200	254	1340	4-45	1380	4-45	1390	4-45	835	780
1400	270	1560	4-45	1590	4-45	1590	4-45	960	895
1600	318	1760	4-52	1820	4-52	1820	4-52	1200	1020

主要技术参数：

公称通径	DN（mm）	20-1600
公称压力	PN(MPa)	0.6	1.0
试验压力Ps（MPa）	强度试验	0.9	1.5
	密封试验	0.006	1.1
	气密封试验	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

材质说明：

零件名称	材料
阀体	各种橡胶聚四氟
蝶板	灰铸铁球墨铸钢铸钢
密封圈	球墨铸钢铸钢合金钢不锈钢不锈钢及特殊材料
阀杆	2Cr13 不锈钢
填料	O型圈柔性石墨

蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氯乙烯	硅橡胶	氟橡胶
代号	X或orj	XA或or JA	Xb或or JB	XC、JC或orF	XD或or JD	XE或or JE
耐温度	82℃	93℃	150℃	232℃	250℃	204℃
耐z低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃
