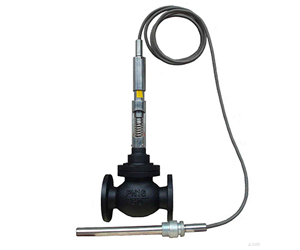

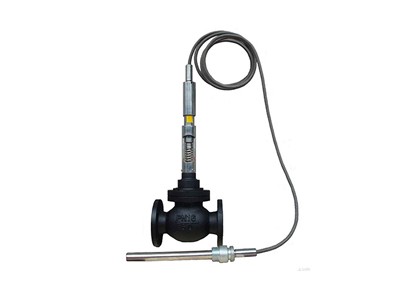

江森自力式温度调节阀
产品概述
VGZW230自力式温度调节阀根据被控介质温度的变化自动调节阀开度，无需外界能源而进行温度自动调节，适用于蒸汽、热水、热油等为介质的各种换热场合。广泛应用于采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。
技术参数
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
流通能力C值 |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
120 |
180 |
260 |
350 |
450 |
|
公称压力（MPa） |
PN16（1.6MPa，阀体材质为铸铁）PN25（2.5MPa，阀体材质为铸钢） |
||||||||||||
|
温度设定范围℃ |
25-110℃ 70-150℃ |
||||||||||||
|
导管长度m |
导管标准长度3.5m；特殊定做55m 10m 15m |
||||||||||||
|
z大工作温度 |
铸铁 |
180℃ |
|||||||||||
|
铸钢 |
350℃ |
||||||||||||
主要外形尺寸
|
型号 |
H1 （mm） |
D1 （mm） |
D （mm） |
D2 （mm） |
L （mm） |
d （mm） |
G （mm） |
H2 （mm） |
n-Φ （mm） |
重量 （kg） |
|
DN32 |
555 |
135 |
32 |
100 |
180 |
25 |
1¼ |
180 |
4-Φ18 |
23 |
|
DN40 |
570 |
145 |
40 |
110 |
200 |
25 |
1¼ |
180 |
4-Φ18 |
25 |
|
DN50 |
610 |
160 |
50 |
125 |
230 |
25 |
1¼ |
280 |
4-Φ18 |
28 |
|
DN65 |
635 |
180 |
65 |
145 |
290 |
25 |
1¼ |
280 |
4-Φ18 |
33 |
|
DN80 |
680 |
195 |
80 |
160 |
310 |
25 |
1¼ |
280 |
8-Φ18 |
45 |
|
DN100 |
720 |
215 |
100 |
180 |
350 |
25 |
1¼ |
280 |
8-Φ18 |
57 |
|
DN125 |
760 |
245 |
125 |
210 |
395 |
25 |
1¼ |
380 |
8-Φ18 |
73 |
|
DN150 |
800 |
280 |
150 |
240 |
470 |
25 |
1¼ |
380 |
8-Φ22 |
100 |
|
DN200 |
950 |
335 |
200 |
300 |
550 |
25 |
1¼ |
480 |
12-Φ22 |
200 |
|
DN250 |
985 |
405 |
250 |
335 |
640 |
25 |
1¼ |
480 |
12-Φ22 |
250 |
